Opis
Uređaj LgSek4TP je specijalno razvijen proizvod Siemensa za kaskadno vođenje LG toplotnih pumpi. Sekvencira rad do četiri toplotne pumpe u režimima grejanja i hlađenja i upravlja radom četiri cirkulaciona kruga (grejanja / hlađenja) sa regulacionim ventilima i cirkulacionim pumpama.
Vodeća temperatura je temperatura u bafer tanku, a spoljna služi za automatski prelazak iz grejanja u hlađenje i obratno. Toplotne pumpe povezuju se sa LgSek4TP uređajem serijskom modbus RS485 komunikacijom. Ukoliko sistem toplotnih pumpi zagreva i sanitarnu toplu vodu, toplotna pumpa na adresi 1 mora da radi u režimu grejanja STV.
Pomoću touch terminala na uređaju vrši se konfiguracija sistema i način rada, zadaje se temperatura u bafer tanku, a u cirkulacionim krugovima se zadaje u dve tačke za režim grejanja i u dve tačke za režim hlađenja. Svaki od cirkulacionih krugova kliza po spoljnoj temperaturi po svojoj krivoj klizanja, tako što se ventil vodi kontinualno u zavisnosti od temperature u polazu, a cirkulaciona pumpa pali/gasi.
Toplotne pumpe se uključuju i isključuju u zavisnosti od razlike zadate i trenutne temperature u bafer tanku po PI algoritmu. Redosled uključenja toplotnih pumpi (sekvenca) menja se svaka 24 radna sata. Prva pumpa u sekvenci je pumpa sa najmanjim brojem radnih sati. Ako neka od toplotnih pumpi uđe u grešku ili u režim defrostinga, umesto nje uključuje se sledeća toplotna pumpa.

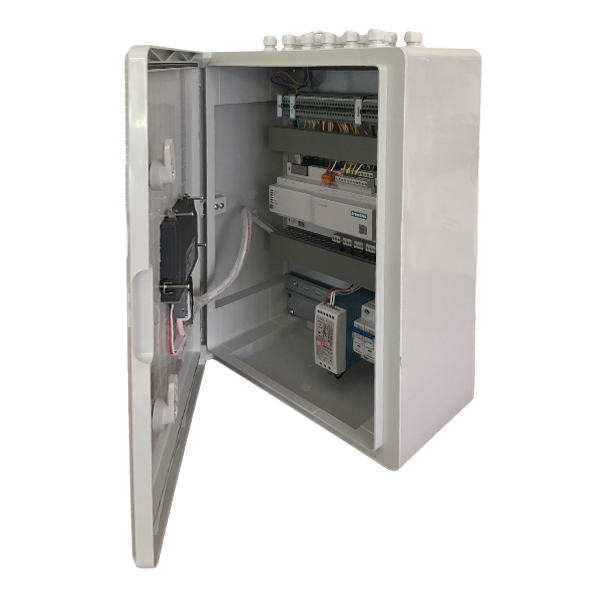

U okviru isporuke uređaja LgSek4TP je elektro orman, dok spoljni senzor kao i senzori temperature nisu, već ih je potrebno posebno poručiti.
